Guía de actualización del cuadro de instrumentos digital del Passat 2017
Introducción

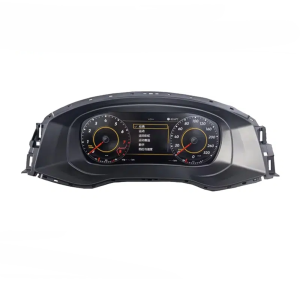

El cuadro de instrumentos digital diseñado para el Volkswagen Passat 2017 es una pantalla HD de 10,3 pulgadas de estilo OEM basada en la plataforma PQ. Esta actualización ofrece una instalación "plug-and-play» sin complicaciones, con total compatibilidad con los sistemas de seguridad de fábrica. Equipado con un sistema Linux de grado automovilístico, se inicia en tres segundos y conserva todos los datos originales de VW sin necesidad de codificar, flashear ni alterar ninguna configuración CANBUS.
Esta unidad, una solución sofisticada para los conductores que buscan una pantalla nítida y moderna, constituye una solución completa Actualización del cuadro de instrumentos digital del Passat 2017. Sustituye a los indicadores mecánicos sin perder ninguna de las funciones esenciales —indicadores de aviso, estado del vehículo, mandos del volante y avisos de asistencia a la conducción—, lo que garantiza una adaptación fiable y precisa.
A diferencia de las conversiones a salpicaderos virtuales que requieren actualizaciones del ECM o el emparejamiento del inmovilizador, esta adaptación sigue una arquitectura tradicional compatible con los fabricantes de equipos originales. La placa de control original está integrada en la carcasa de la pantalla LCD, lo que garantiza que no se pierdan datos de diagnóstico y evita la aparición de códigos de avería falsos durante el funcionamiento.
Características principales
Diseñado específicamente para la plataforma PQ del Passat 2016-2017, este sistema ofrece una arquitectura consolidada y estable que evita modificaciones de software innecesarias. El resultado es una actualización fiable para los usuarios que buscan una Adaptación del cuadro de instrumentos digital del VW Passat B8 con estándares de calidad OEM.
- Instalación «plug-and-play» sin necesidad de desinstalar nada: Sin cortes, sin empalmes, sin programación y sin flasheo del ODIS. Los datos originales del vehículo permanecen intactos y la adaptación funciona como si fuera una opción instalada de fábrica.
- Sistema Linux para el sector de la automoción: Basado en más de 12 años de experiencia en el desarrollo de salpicaderos de Volkswagen, optimizado para garantizar la estabilidad y la capacidad de respuesta. El sistema se inicia en unos tres segundos y funciona sin retrasos en el uso diario.
- Pantalla HD de 10,3" con resolución 1920×720: Pantalla de alta resolución con múltiples temas de interfaz de usuario al estilo Volkswagen/Audi, compatibilidad total con los controles del volante y un comportamiento de brillo y atenuación similar al de fábrica.
- Amplia gama de datos y funciones sobre vehículos: Función integrada de duplicación de pantalla, compatibilidad con varios idiomas, cambio de unidades (km/millas, °C/°F), pantallas de modo de conducción, visualización de indicadores de averías, recordatorios de mantenimiento y actualizaciones de firmware OTA.
- Placa de control OEM integrada: La placa de control original del cuadro de instrumentos está integrada en la nueva carcasa, lo que garantiza la precisión de los datos del 100% en cuanto al nivel de combustible, la temperatura del líquido de refrigeración, las puertas, el TPMS y las advertencias de seguridad.
- Carcasa moldeada a escala 1:1: La carcasa del panel se ha diseñado siguiendo la geometría original del salpicadero del Passat de 2017 para garantizar un ajuste perfecto, con la calidad de un recambio original, sin huecos, ruidos ni desajustes.
Pruebas de calidad y fiabilidad
Cada unidad se somete a rigurosas pruebas de fiabilidad y resistencia para cumplir con los estándares de calidad de fábrica para un Sustitución del panel de instrumentos LCD del Passat 2016-2017. Estas pruebas verifican el rendimiento estable ante variaciones de temperatura, vibraciones, ciclos de encendido y apagado prolongados y la carga del CANBUS.
| Elemento de prueba | Estándar | Resultado |
|---|---|---|
| Resistencia a altas temperaturas | 70 °C / 120 horas de funcionamiento continuo | Superado: sin desviaciones en la imagen ni artefactos |
| Resistencia a bajas temperaturas | -30 °C / 120 horas de funcionamiento continuo | Superado: arranque y respuesta normales |
| Ciclo de encendido | 10 000 ciclos de encendido/arranque | Superado: no se han registrado fallos de arranque |
| Estabilidad de la señal CANBUS | Carga simulada continua durante 24 horas | Superado: sin caídas ni pérdidas de señal |
| Prueba de vibración | Perfil de vibración automovilística en tres ejes | Aprobado: los conectores y la carcasa permanecen bien sujetos |
| Uniformidad de la pantalla | Desviación de brillo ≤ 3% | Aprobado: brillo y color uniformes |
| Duración de la retroiluminación | 30 000 horas de vida útil simulada | Aprobado: sin pérdida de intensidad visible |
Lista de embalaje
El kit incluye todos los componentes principales necesarios para un Conversión del cuadro de instrumentos analógico a digital del Passat. Cada pieza está protegida individualmente para reducir el riesgo de que se dañe durante el transporte.
Exposición de productos
Las siguientes imágenes muestran los diseños de la interfaz de usuario, los detalles de la carcasa y el aspecto interior del vehículo, lo que pone de manifiesto la claridad y el buen ajuste de este Actualización del salpicadero digital del Volkswagen Passat.
Tutorial en vídeo de instalación
Paso 1: Configuración de la advertencia sobre neumáticos de invierno y límite de velocidad
Antes de retirar el cuadro de instrumentos original, ajuste el Aviso sobre los neumáticos de invierno y advertencia de límite de velocidad a sus valores máximos y, a continuación, desactive ambas funciones en el menú multifunción. De este modo, se evitan avisos innecesarios tras la adaptación y se respeta la lógica de diagnóstico original de Volkswagen.
Paso 2: Instalación de la placa de circuito impreso del panel de instrumentos mecánico de alta gama
Algunos cuadros de instrumentos del Passat 2017 de gama alta incluyen una pequeña placa de circuito impreso adicional situada detrás de la pantalla central. Esta placa debe transferirse correctamente al nuevo cuadro de instrumentos digital. Si no se instala esta placa, se producirá lecturas incorrectas del nivel de combustible y códigos de avería del cuadro de instrumentos.
Procedimiento de instalación
El proceso de instalación se ha estructurado de forma sencilla Modificación del cuadro de instrumentos del Passat B8 que no requiere programación ni intervención en el inmovilizador si se lleva a cabo siguiendo los pasos que se indican a continuación.
- Asegúrese de que todas las advertencias estén desactivadas, tal y como se indica en el paso 1, antes de eliminar el clúster.
- Apaga el motor y espera entre 2 y 3 minutos a que el sistema CANBUS entre en modo de reposo.
- Utiliza herramientas de recorte para retirar el marco del salpicadero sin rayar las superficies circundantes.
- Quita los tornillos que sujetan el cuadro de instrumentos mecánico original y tira de él con cuidado hacia delante.
- Desconecta el conector original y conecta el mazo de cables «plug-and-play» incluido.
- Si procede, transfiere y monta la pequeña placa de circuito impreso de la unidad original en el nuevo panel LCD (necesario para determinados acabados de gama alta).
- Inserta el nuevo conjunto en el salpicadero y aprieta los tornillos de manera uniforme.
- Enciende el contacto para comprobar el funcionamiento: los intermitentes, la luz de fondo, el indicador de nivel de combustible, la temperatura del líquido de refrigeración, el estado de las puertas, el sistema TPMS, las luces de carretera y todos los indicadores de seguridad deben funcionar correctamente.
Notas importantes
-
Compatibilidad con vehículos y plataforma
Este kit está diseñado para Volkswagen Passat 2016-2017 modelos equipados de serie con un cuadro de instrumentos mecánico en la plataforma derivada de la PQ. Si la forma del cuadro y el conector son idénticos a los que se muestran en el vídeo de instalación, la adaptación puede considerarse segura Conversión del cuadro de instrumentos analógico a digital del Passat. Si su carcasa de clúster o conector es diferente, no instale la unidad antes de comprobar su compatibilidad. -
Úsalo como alternativa a Virtual Cockpit
Este producto es un dispositivo específico Alternativa al Virtual Cockpit del Passat B8, diseñado para mantener la arquitectura CANBUS original y el emparejamiento del inmovilizador. No debe combinarse con intentos de programación de terceros ni con sustituciones parciales de la ECU. La combinación de métodos de adaptación puede provocar mensajes CAN incoherentes, códigos de avería innecesarios o la pérdida de determinadas funciones de asistencia. -
Cómo gestionar la electricidad estática y los circuitos impresos
Cuando trabaje con el conjunto, descargue la electricidad estática del cuerpo tocando un punto metálico conectado a tierra y evite manipular la placa de circuito impreso con los dedos desnudos sobre los componentes. Sujete siempre las placas de circuito impreso por los bordes. En las versiones de alta gama, la pequeña placa de circuito impreso trasera debe trasladarse a la nueva unidad tal y como se indica en la documentación; de lo contrario, la Actualización de la pantalla del salpicadero del Passat 2017 puede mostrar un nivel de combustible incorrecto, señales acústicas de advertencia o errores de diagnóstico. -
No retire el zumbador original
El zumbador de fábrica (alarmador) que se encuentra dentro del cuadro de instrumentos original debe permanecer conectado al circuito de señal. Si se retira o se puentea, pueden aparecer avisos de “fallo del cuadro de instrumentos” o dejar de escucharse las alertas acústicas de seguridad. Durante el Actualización del grupo de instrumentos de la plataforma PQ del VW Passat, asegúrese de que todos los dispositivos acústicos requeridos por el cableado del fabricante de equipo original permanezcan instalados y conectados. -
Verificación posterior a la instalación
Una vez completado el Adaptación del cuadro de instrumentos digital del VW Passat B8, compruebe todos los indicadores de forma sistemática: intermitentes, luces de carretera/corte, freno de mano o EPB, ABS/ESP, aviso de airbag, TPMS, indicador de puerta abierta, reserva de combustible y temperatura del motor. Solo cuando todos los elementos funcionen correctamente se debe volver a utilizar el vehículo con normalidad. Si aparece alguna advertencia que no existía antes de la instalación, vuelva a comprobar las conexiones del arnés y de la placa de circuito impreso en lugar de ignorar el fallo.
